Fabricación de grupo motor (camisa, biela y pistón) para motor roto.

Tema en 'Inventos - Bricos - Tutoriales' comenzado por kike, 22 de Marzo de 2012.

  1. kike

    kike
    Expand Collapse
    Nuevo en el foro
    Nuevo en el foro

    Se incorporó:
    28 de Julio de 2011
    Mensajes:
    59
    Me gusta recibidos:
    0

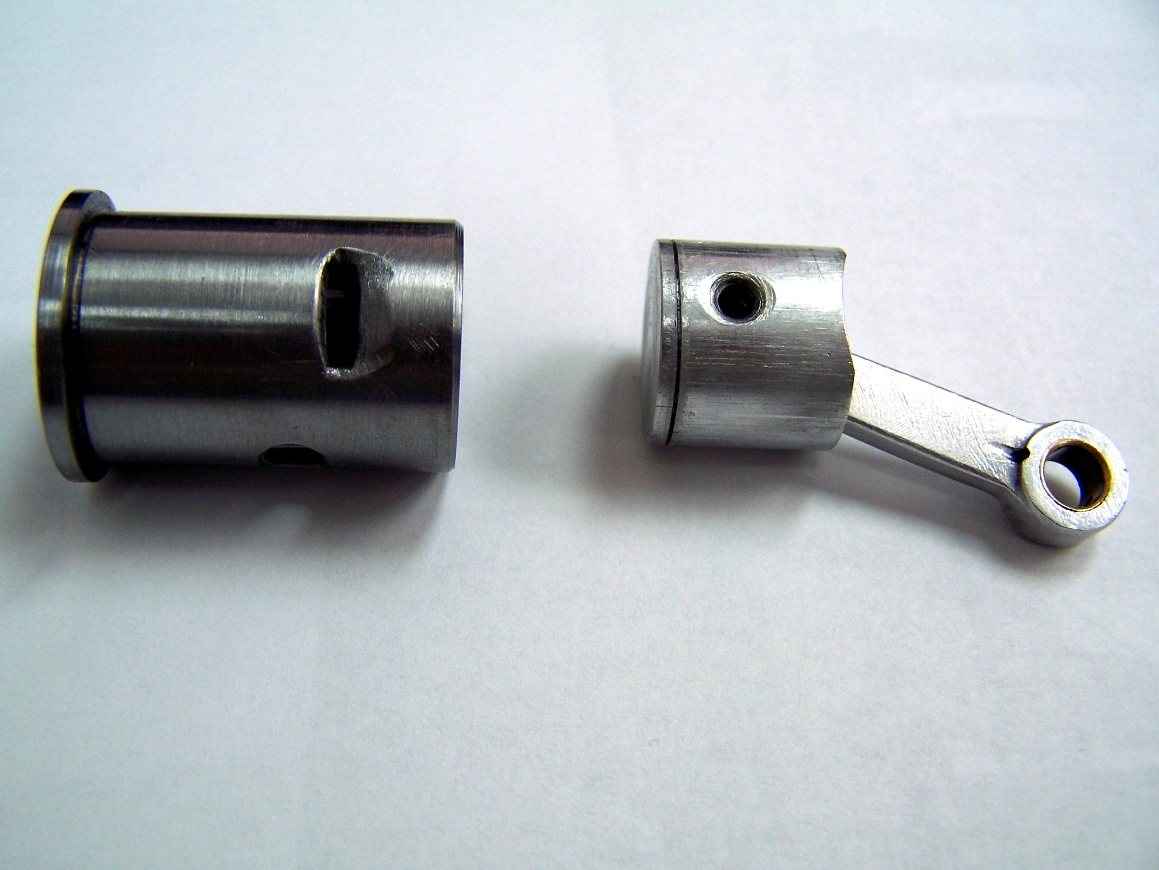

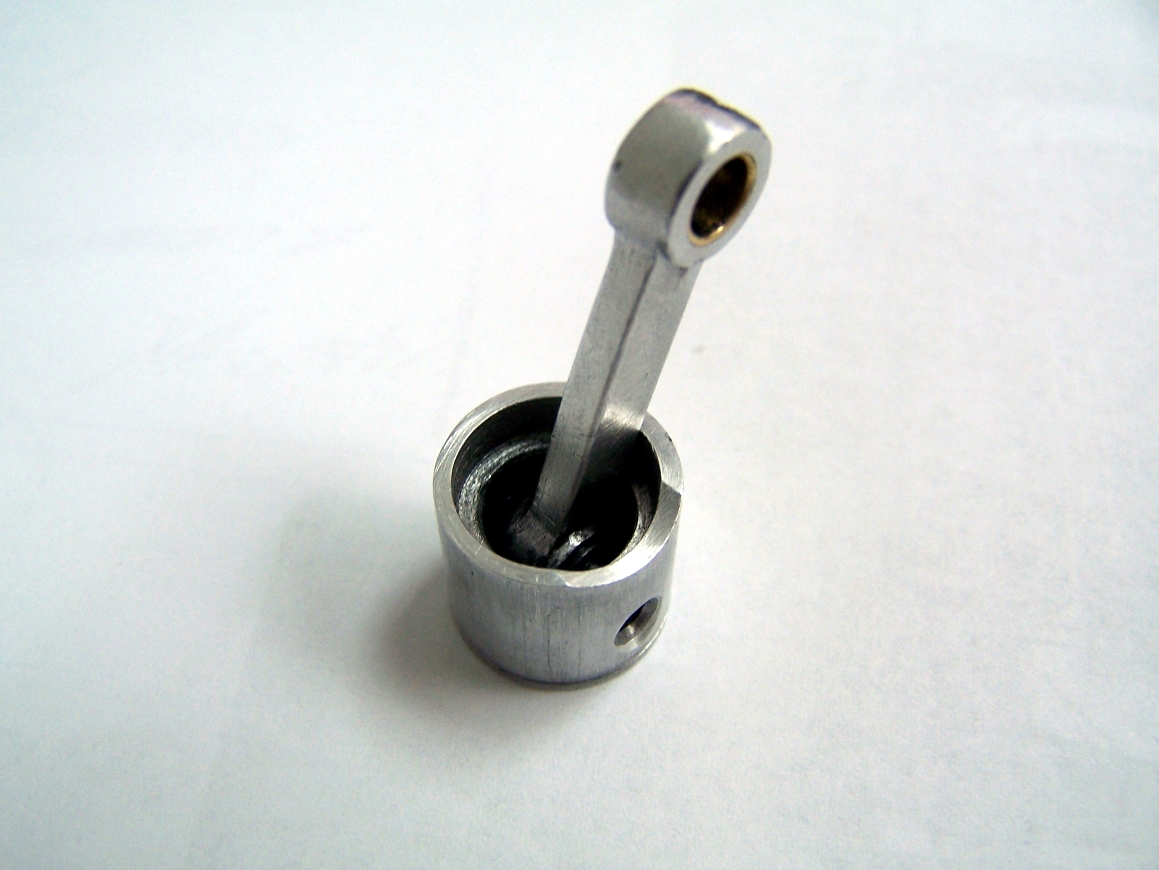

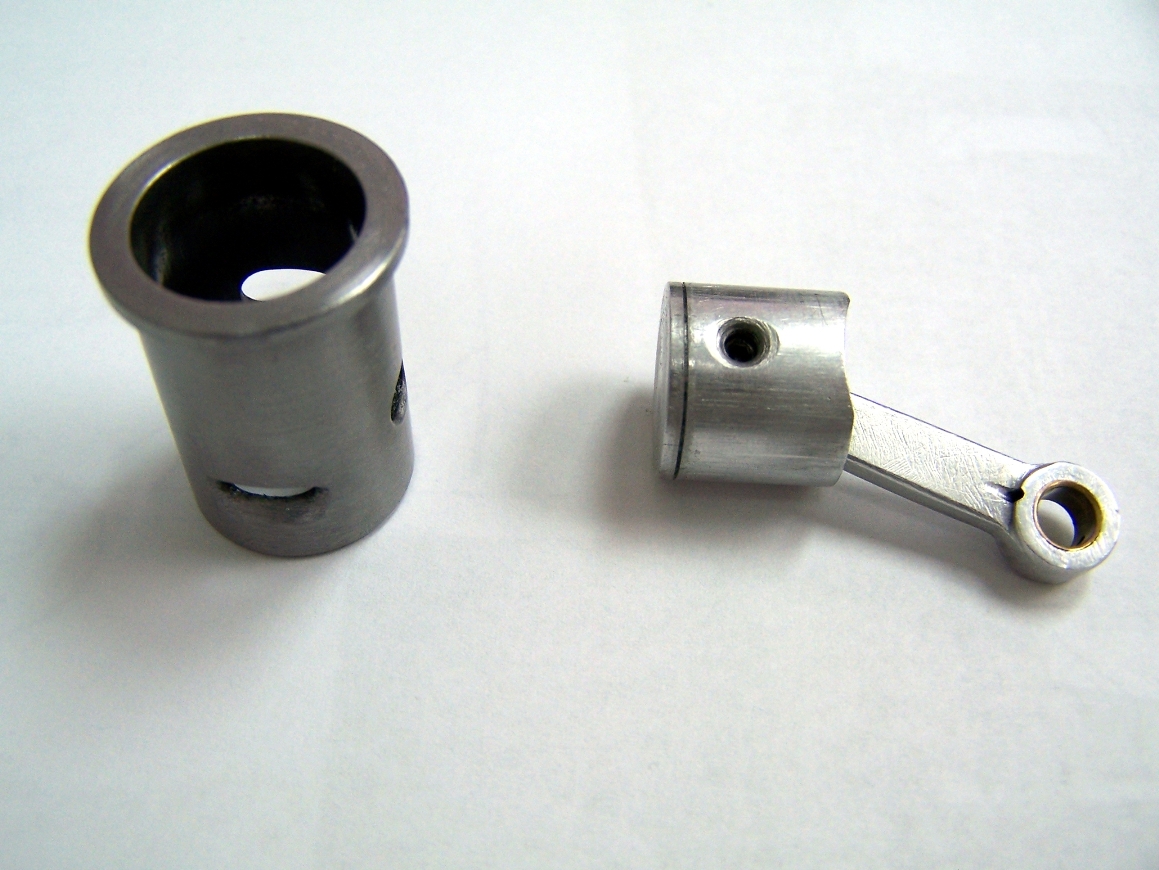

    El tema es que tengo un montón de motores rotos e inservibles y he conseguido reequipárlos, fabricándome yo mismo los grupos motor. Las herramientas no son nada del otro mundo: un pequeño torno y un mini-taladro. Los materiales se encuentran en la ferreterías industriales. Ya he fabricado algunos he ido perfeccionando el proceso. De momento todos funcionan sín problemas. Os iré contando.

    Materiales:

    - Para tornear la camisa, parto de una espiga de acero utilizada en fontanería de 3/4".
    - Para los pistones, parto de barras de duraluminio AA-7075 T6 ó AA-2011 (mejor éste último por ser más duro y resistir más el desgaste).
    - Para las bielas, pletina de AA-7075 T6 y casquillos de latón, para el taladro del bulón y taladro muñequilla cigüeñal.

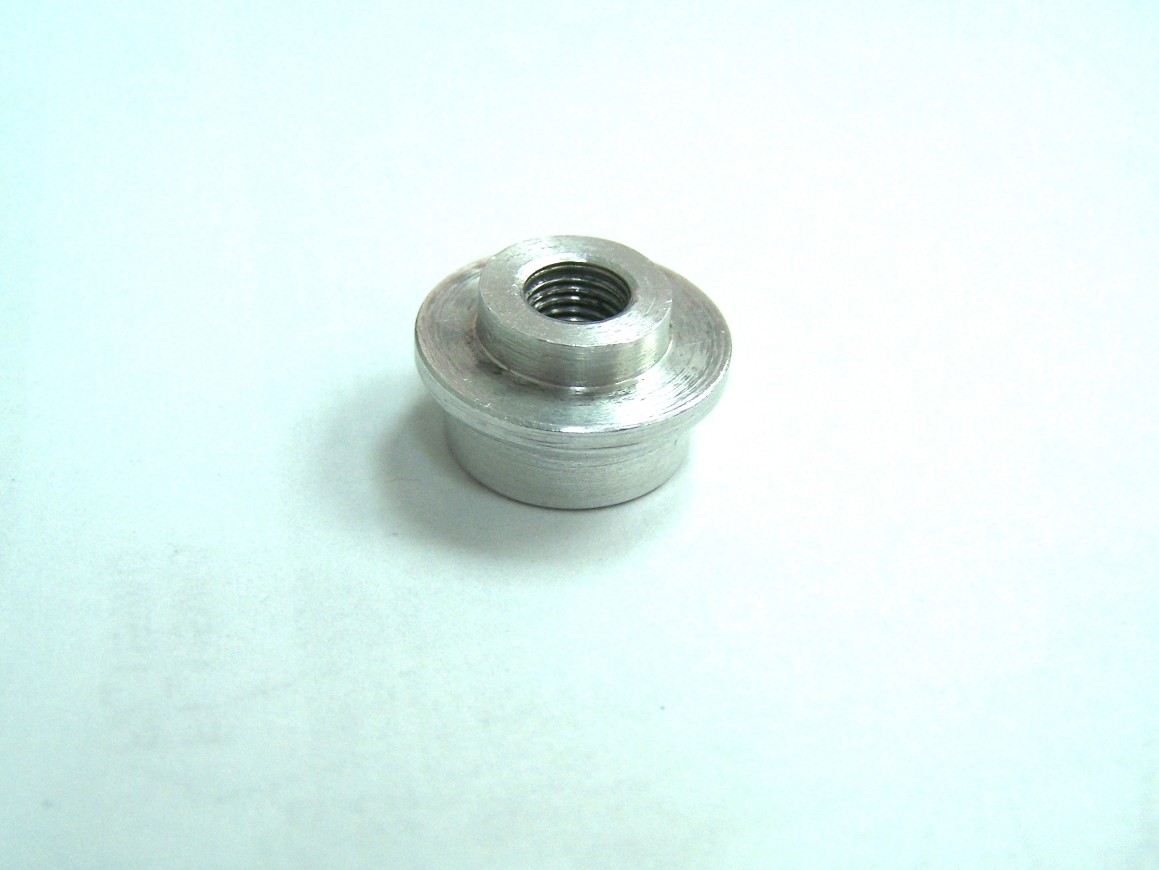

    También fabrico culatines.


    Archivos adjuntos:

  2. cesarlamaslopez

    cesarlamaslopez
    Expand Collapse
    Habitual en el foro
    Habitual

    Se incorporó:
    27 de Marzo de 2008
    Mensajes:
    191
    Me gusta recibidos:
    0
    que pasada...eres un manitas tio...jeje

  3. Trucks

    Trucks
    Expand Collapse
    Nitro por Vena
    Nitro x vena

    Se incorporó:
    12 de Septiembre de 2011
    Mensajes:
    1.228
    Me gusta recibidos:
    0
    Buen trabajo.


    Ya te dire para que me hagas alguno

  4. raulbl

    raulbl
    Expand Collapse
    Poquito a poco aprendiendo...
    Habitual

    Se incorporó:
    23 de Enero de 2011
    Mensajes:
    120
    Me gusta recibidos:
    0
    vaya maquina tio como te den buen resultado vas a dejar en el paro a los que las reparan xd

  5. nitropower

    nitropower
    Expand Collapse
    team associated rc8bmugen mbx6 eukyosho mp9
    Enfermo del RC

    Se incorporó:
    11 de Febrero de 2011
    Mensajes:
    515
    Me gusta recibidos:
    5
    Como mola te mereces una ola 8)

    Enviado desde mi U8800Pro usando Tapatalk

  6. Carajo

    Carajo
    Expand Collapse
    Administrador
    Admin

    Se incorporó:
    27 de Mayo de 2007
    Mensajes:
    1.104
    Me gusta recibidos:
    41
    Cuanto trabajo!! Ya nos comentarás el resultado.

  7. raulycristi

    raulycristi
    Expand Collapse
    raulycristi adhesivos
    Nuevo en el foro

    Se incorporó:
    5 de Julio de 2011
    Mensajes:
    54
    Me gusta recibidos:
    0
    muy bueno tio suerte

  8. kike

    kike
    Expand Collapse
    Nuevo en el foro
    Nuevo en el foro

    Se incorporó:
    28 de Julio de 2011
    Mensajes:
    59
    Me gusta recibidos:
    0
    Gracias por vuestros comentarios. Saludos.

  9. kike

    kike
    Expand Collapse
    Nuevo en el foro
    Nuevo en el foro

    Se incorporó:
    28 de Julio de 2011
    Mensajes:
    59
    Me gusta recibidos:
    0
    De hecho he descubierto una forma de recuperar la compresión del motor, sín tener que prensar la camisa. Sólo tocando el pistón que es lo que se desgasta. Yo lo he puesto en práctica en algunos motores y ya llevo consumidos unos cuantos litros y sin problemas.

    Es un proceso muy sencillo en el pistón y nada agresivo. No se deforma nada (como prensar la camisa) y se puede volver a aplicar varias veces y así prolongas la vida útil del motor considerablemente.

  10. nitropower

    nitropower
    Expand Collapse
    team associated rc8bmugen mbx6 eukyosho mp9
    Enfermo del RC

    Se incorporó:
    11 de Febrero de 2011
    Mensajes:
    515
    Me gusta recibidos:
    5
    Kike puedes explicar algo mas me as dejao en ascuas de lo ke aces con el piston,la otra forma de prensar la camisa la conocemos pero no lo ke se puede acer con el piston.un saludo

    Enviado desde mi U8800Pro usando Tapatalk

  11. kike

    kike
    Expand Collapse
    Nuevo en el foro
    Nuevo en el foro

    Se incorporó:
    28 de Julio de 2011
    Mensajes:
    59
    Me gusta recibidos:
    0
    No sé, no sé. Igual publico otro tema explicándolo. No quiero fastidiar el negocio a nadie. Saludos.

  12. Squall24

    Squall24
    Expand Collapse
    Nuevo en el foro
    Nuevo en el foro

    Se incorporó:
    20 de Abril de 2013
    Mensajes:
    27
    Me gusta recibidos:
    0
    Fuas si me has dejado en ascuas amigo.... jjejeje

    Voy a ver si te animaste a poner el post...

    Un saludo

  13. lito68

    lito68
    Expand Collapse
    Nuevo en el foro
    Nuevo en el foro

    Se incorporó:
    17 de Noviembre de 2008
    Mensajes:
    92
    Me gusta recibidos:
    0
    buenos trabajos si señor..

  14. manuelchu rc

    manuelchu rc
    Expand Collapse
    Habitual en el foro
    Habitual

    Se incorporó:
    27 de Septiembre de 2010
    Mensajes:
    378
    Me gusta recibidos:
    0
    Joder ya me gustaria a mi saber hacerlo jejjeje eres un crack!!
    Saludoss

  15. charrua

    charrua
    Expand Collapse
    Habitual en el foro
    Habitual

    Se incorporó:
    24 de Mayo de 2012
    Mensajes:
    152
    Me gusta recibidos:
    0
    Increible , soy uno de los que piensa que con herramientas y un conocimiento basico de torneria se hacen maravillas como las que tu haces , felicidades !!!!!


    Que no decaiga el post !!!!!!!!!!!!!!!!!!!!




    charrua :D

  16. nitropower

    nitropower
    Expand Collapse
    team associated rc8bmugen mbx6 eukyosho mp9
    Enfermo del RC

    Se incorporó:
    11 de Febrero de 2011
    Mensajes:
    515
    Me gusta recibidos:
    5
    El pos lleva mas de un año muerto por desgracia

    Enviado desde mi BTPC-1011-DC usando Tapatalk 2

  17. pedro_015

    pedro_015
    Expand Collapse
    Novatillo
    Novatillo

    Se incorporó:
    8 de Agosto de 2013
    Mensajes:
    6
    Me gusta recibidos:
    0
    hola kike podrias poner fotos del producto en bruto gracias

  18. kike

    kike
    Expand Collapse
    Nuevo en el foro
    Nuevo en el foro

    Se incorporó:
    28 de Julio de 2011
    Mensajes:
    59
    Me gusta recibidos:
    0
    Hola Pedro,

    Para el pistón:

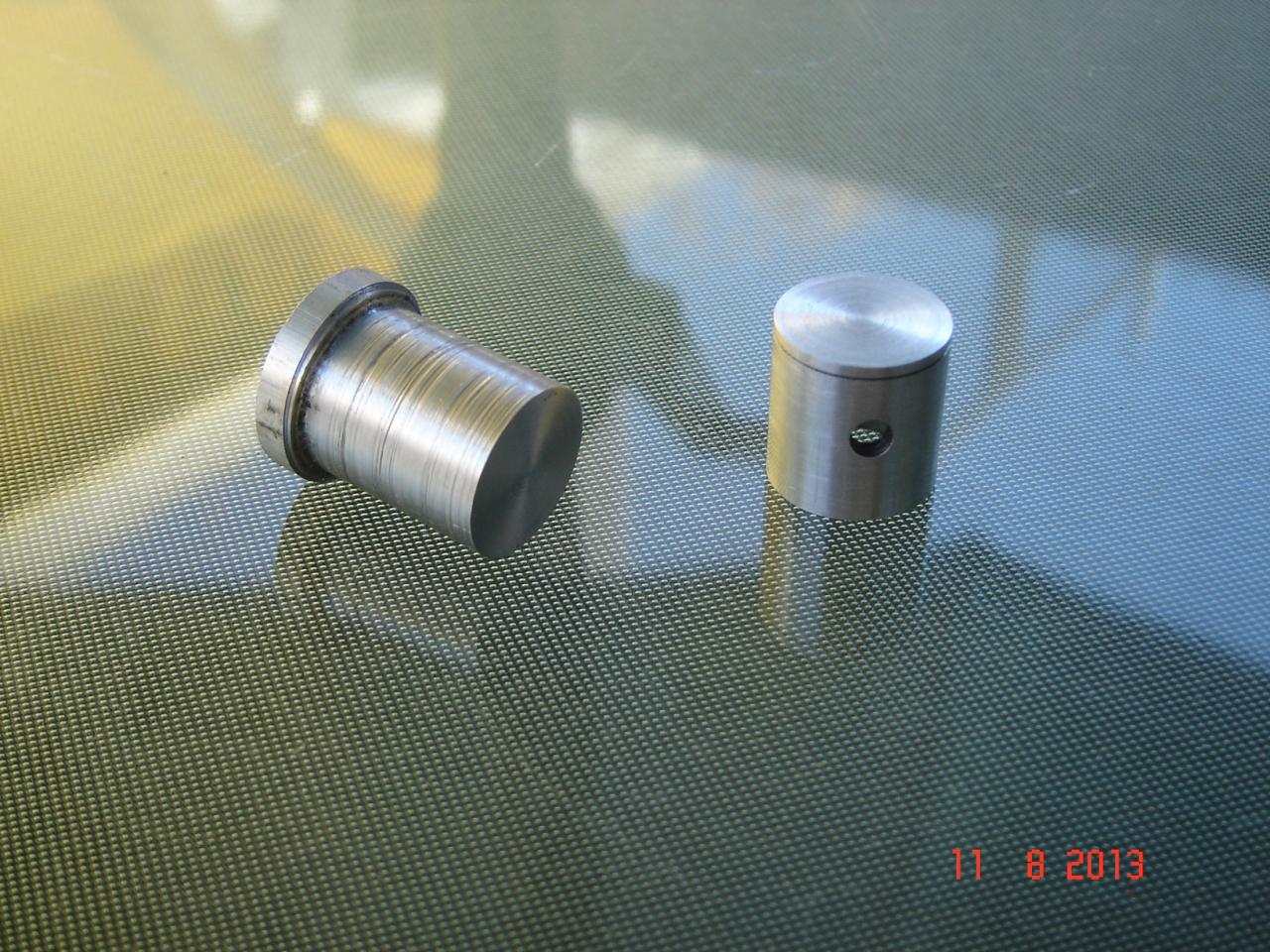

    Los materiales de partida son un trozo de barra de aluminio (AA-2011) de diametro 20 mm, que rebajo en el torno y dejo una décima de mm más de la medida que necesito y luego ajusto con lija de grano 1000 (para quitar todas las marcas de la cuchilla).

    Para el cilindro:

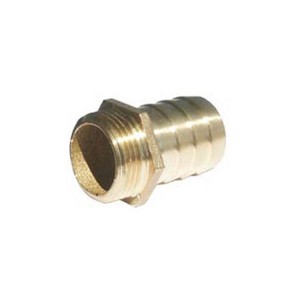

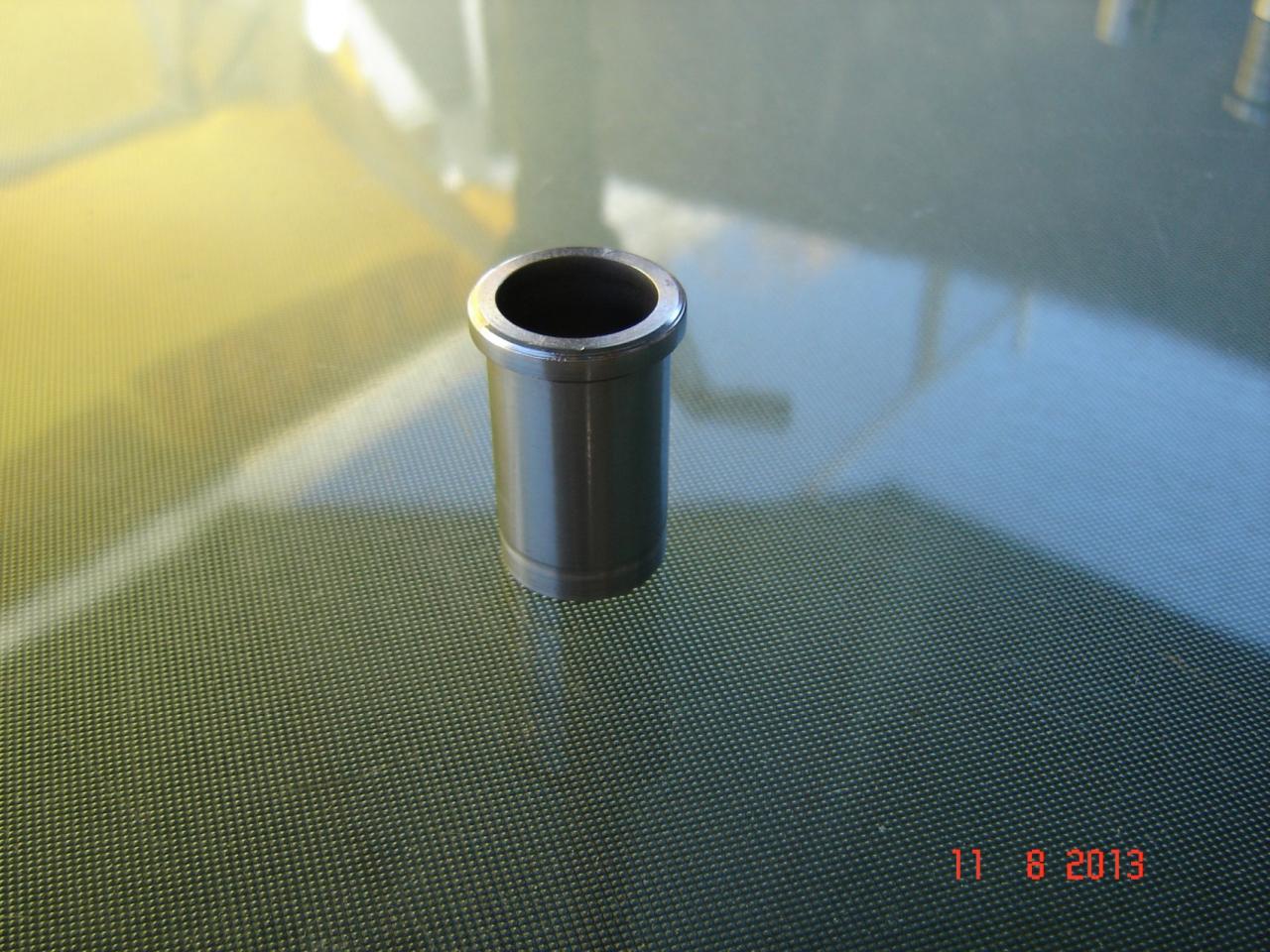

    Parto de un racor de 3/4" de acero y rebajo igualmente en el torno y luego interiormente, hago un lapeado con pasta de esmerilar, dejándolo pulido a espejo y también le doy la conicidad que llevan los grupos ABC (sólo unas centésimas de mm).

    Para la biela:

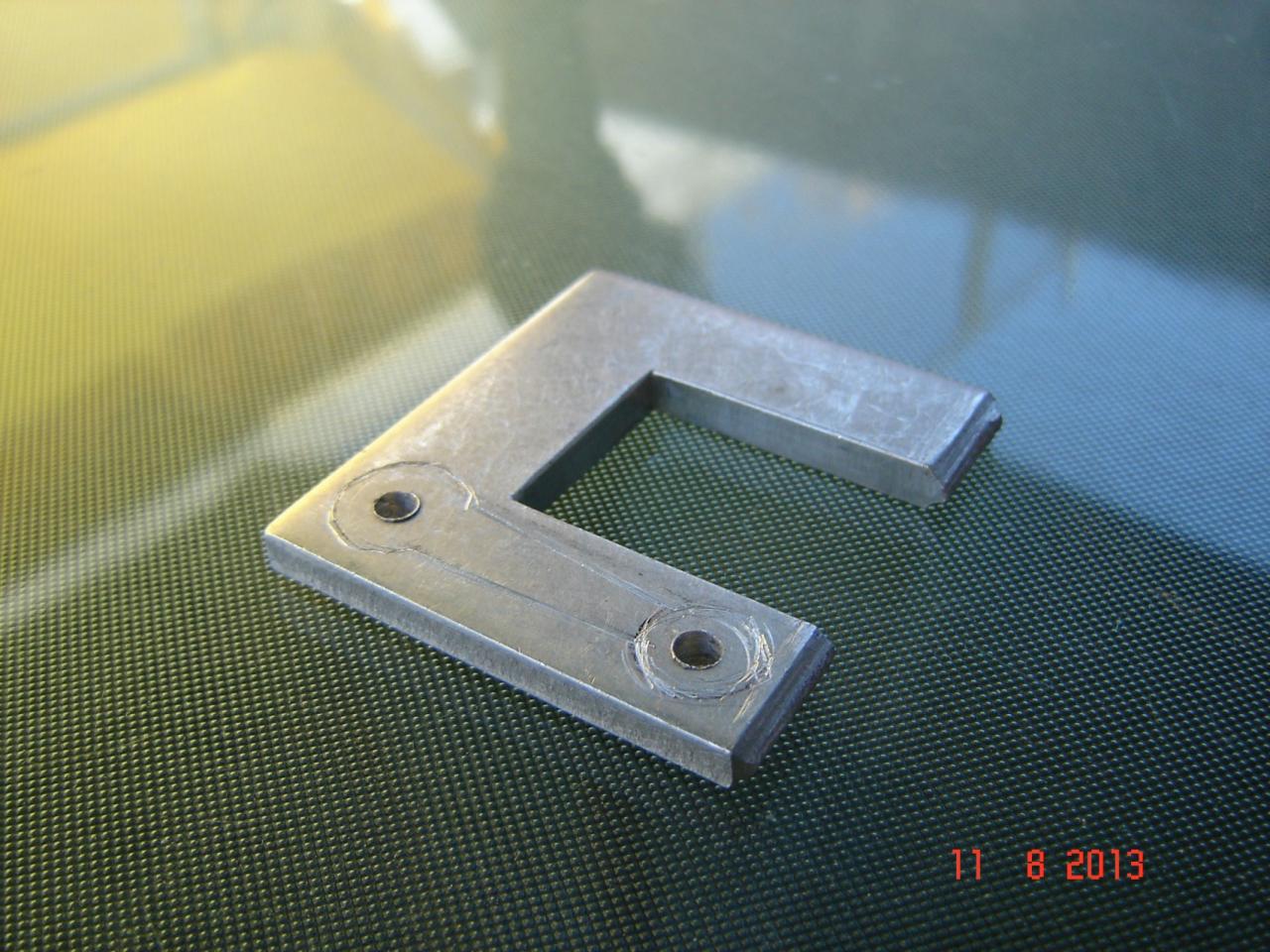

    Parto de una pletina de AA-6082, en la que hago primeramente los taladros y dibujo la silueta, para luego ir rebajando con la dremel y a lima.

    Muchas gracias por vuestros comentarios y un saludo.


    Archivos adjuntos:

    • pistón.jpg
      Tamaño de archivo:
      228,2 KB
      Visitas:
      171
    • racor.jpg
      Tamaño de archivo:
      7,1 KB
      Visitas:
      136
    • camisa.jpg
      Tamaño de archivo:
      174,3 KB
      Visitas:
      157
    • biela.jpg
      Tamaño de archivo:
      175 KB
      Visitas:
      144
  19. pedro_015

    pedro_015
    Expand Collapse
    Novatillo
    Novatillo

    Se incorporó:
    8 de Agosto de 2013
    Mensajes:
    6
    Me gusta recibidos:
    0
    gracias a ti kike

  20. kike

    kike
    Expand Collapse
    Nuevo en el foro
    Nuevo en el foro

    Se incorporó:
    28 de Julio de 2011
    Mensajes:
    59
    Me gusta recibidos:
    0

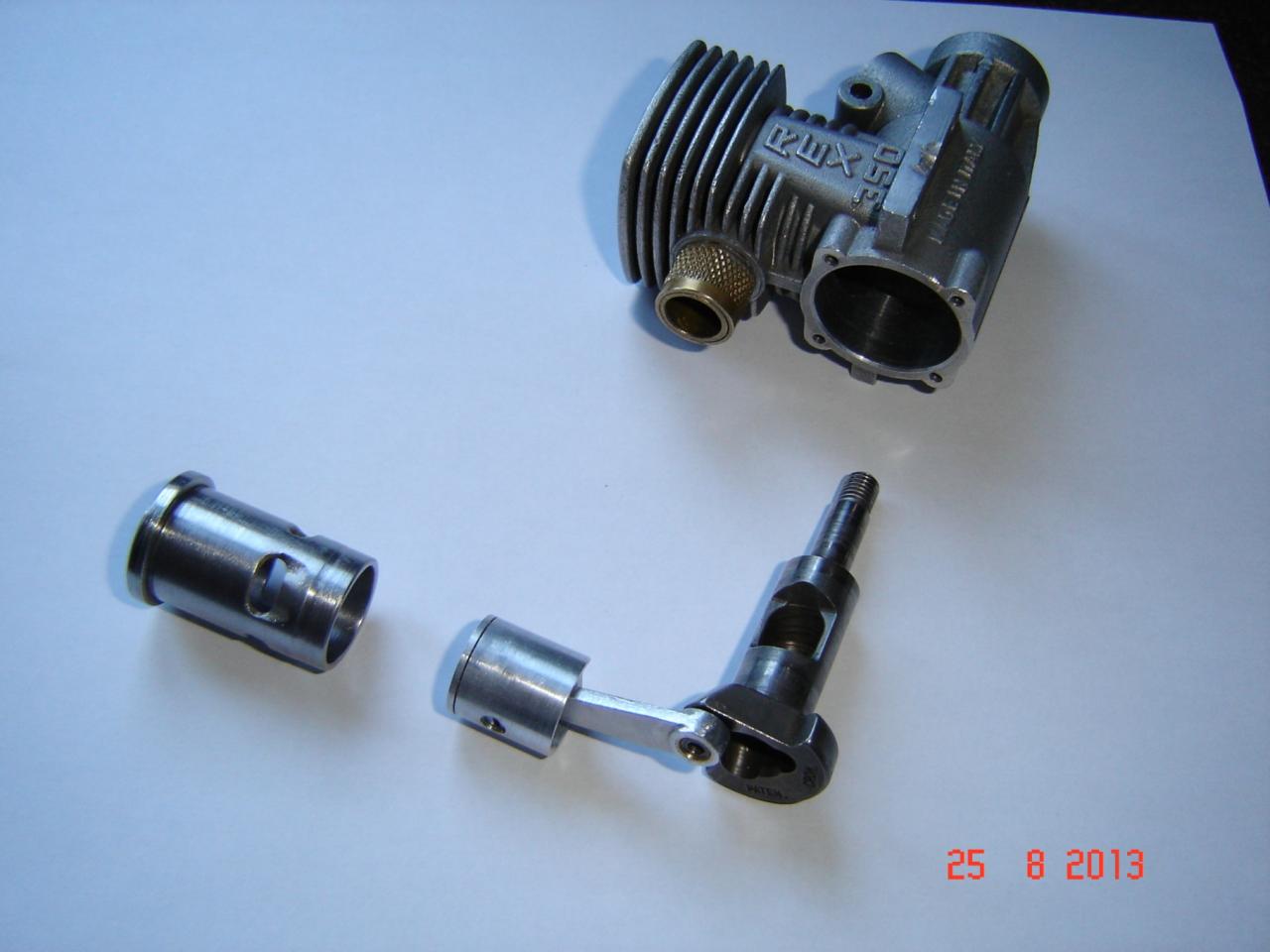

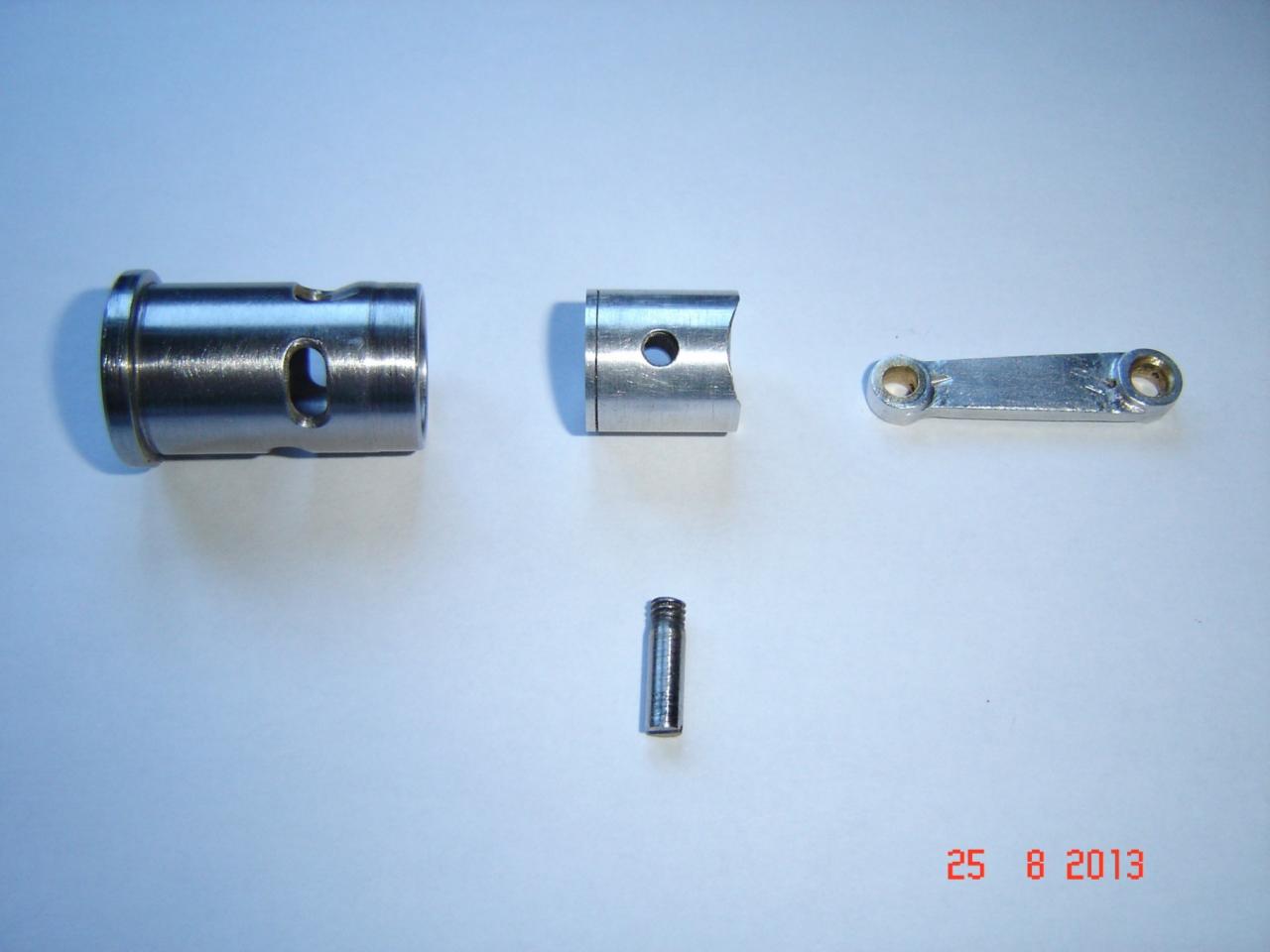

    Hola, Os adjunto unas fotos de otro grupo motor, fabricado para un viejo Rex 350. Ahora me queda fabricarme un culatín y una culata. Saludos.


    Archivos adjuntos:

Cargando...
